無源晶振工作原理簡單的說石英有壓電效應，電壓形成了，自然就會產生晶體片形變，再結合外部電路，通過IC整合再交給下級電路輸出。從無源晶振電路圖可以看出，其設計缺陷需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等）才能運行，所以信號質量較差；而且更換不同頻率的晶體時周邊配置電路也需要做相應的調整。相對有源晶振來說比較麻煩，建議采用高精度的石英晶體，陶瓷晶振盡量不要考慮在內，除非特殊情況再說。石英晶振較陶瓷晶振精度要高，溫度穩定性要好，一般都是首先石英晶振。
無源晶振電路圖

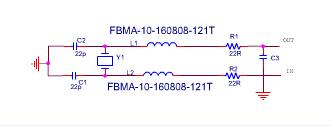

無源EMC電路
備注：1.C1、C2為諧振電容，根據功能需要取值
2.R1、R2可以根據實際情況更換為低阻抗的磁珠
3.C3為預設計，可根據測試情況增加或者調整
4.L1/L2可根據測試情況增加或調整
我們再來聊聊有源晶振的電路圖，從電路圖中發現有源晶振還是比較有優勢的，圖中可以看出有源晶振=普通晶振+邏輯電路；有源晶振自形成一個集成電路。但是也有自身的缺陷，就是信號電平是固定的，沒有辦法改變，每次考慮有源晶振的時候，要把這方面也考慮進去，靈活性也較差，跟無源晶振相比價格也會高一些。對于時序要求敏感的應用，可以選用比較精密的晶振，甚至是高檔的溫補晶振。

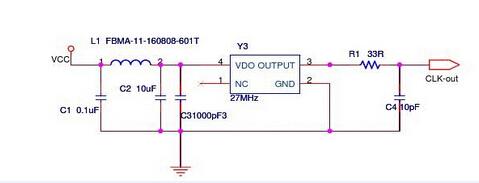

有源晶振電路圖
有源EMC電路
1.R1為預留匹配設計，可根據實驗情況進行調整或更換磁珠處理
2.C1為預留設計，可根據實際情況進行增加或者調整。
