石英晶振負載電容搭配原則

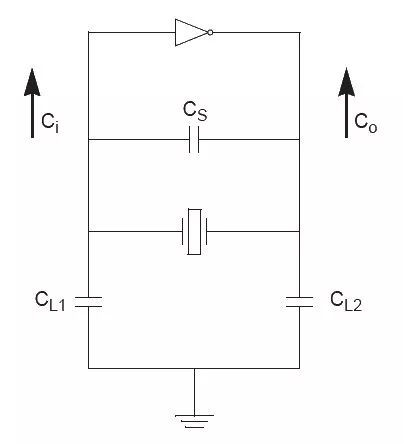

石英晶振的老搭檔負載電容分為C1和C2兩個貼片電容，主要的作用就是減小其他雜波所帶來的干擾，提高電路的穩定性。按照電容的計算公式(C1*C2)/(C1+C2)+6.24匹配負載電容，這個計算公式只是一種方法知道電容的大小，建議參考星通時頻晶振廠家所規定的負載電容值，這樣會減少很多其他干擾。

石英晶振都有各自的特性，理論上應結合實際來判斷電容的大小值，C1和C2值越低越好，最好C2值大于C1值。C2值偏大有利于石英晶體振蕩器的穩定，常用的取值是15p-30p之間。

在實際晶振電路中，借助示波器觀察振蕩波形來判斷振蕩器是否工作在最佳狀態。示波器在觀察振蕩波形或觀察OSCO管腳時選擇100MHz帶寬以上的示波器探頭，這種探頭的輸入阻抗高，容抗小，對振蕩波形相對影響小。(由于探頭上一般存在10～20pF的電容，所以觀測時，適當減小在OSCO管腳的電容可以獲得更接近實際的振蕩波形)。工作良好的振蕩波形應該是一個漂亮的正弦波，峰峰值應該大于電源電壓的70%。若峰峰值小于70%，可適當減小OSCI及OSCO管腳上的外接負載電容。反之，若峰峰值接近電源電壓且振蕩波形發生畸變，則可適當增加負載電容。

用示波器檢測OSCI管腳時容易導致振蕩器停振，原因是部分的探頭阻抗小不可以直接測試，可以用串電容的方法來進行測試。如常用的4MHz石英晶體諧振器，通常廠家建議的外接負載電容為10～30pF左右。若取中心值15pF，則C1，C2各取30pF可得到其串聯等效電容值15pF。同時考慮到還另外存在的電路板分布電容，芯片管腳電容，晶體自身寄生電容等都會影響總電容值，故實際配置C1，C2時，可各取20～15pF左右。并且C1，C2使用瓷片電容為佳。（來源：網絡整理）
