石英晶體振蕩器特點及運用場景

1. 石英晶振是眾多電子產品所需要用到的電子元器件，被稱為電子設備中的“心臟”。石英晶振元器件廣泛應用于航天、軍工、民用、日常消費類電子等場景中。

2. 石英晶體振蕩器分類

按照電子元器件功能和實現技術的不同可分為無源晶振和有源晶振。有源晶振按照工藝可分為溫度補償晶體振蕩器（溫補晶振TCXO）、壓控晶體振蕩器（壓控晶振VCXO）、普通晶體振蕩器（普通晶振SPXO）以及恒溫晶體振蕩器(恒溫晶振OCXO)。

3. 石英晶體振蕩器特點分析及運用場景

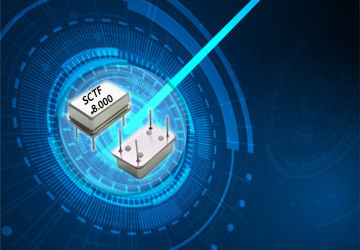

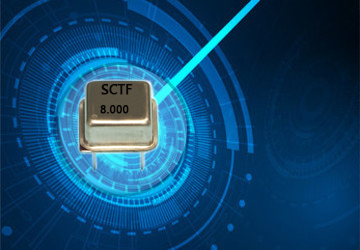

①　溫補晶振（TCXO）

溫補晶振是一種自帶補償系統、減小溫度引起頻率的變化的一種晶體振蕩器。一般采用的補償方法是電抗法和數字法。它的特點可滿足寬溫度范圍的需要，頻率范圍在1-40Mhz,頻率穩定度±5PPM。

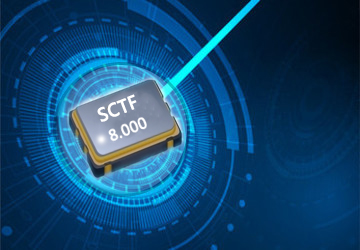

②　壓控晶振（VCXO）

壓控晶振是一種用控制電壓使得頻率按照一定的規律發生偏移或調制的一種晶體振蕩器。它主要特點是外加調制電壓而發生頻率變化，頻率范圍1-250Mhz,頻率穩定度±1~2PPM，高溫晶振微調可實現鎖相同步。

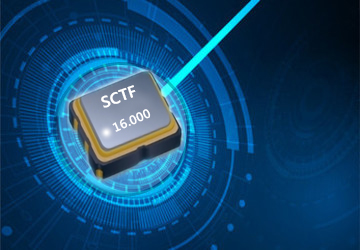

③　普通晶振（SPXO）

普通晶振是沒有溫度控制和溫度補償裝置，頻率溫度受所用的石英晶體確定的振蕩器。它的主要特點是能夠直接反應石英晶體的性能，工作頻率范圍通常在1-250Mhz,頻率穩定度為10^-4 ~10^-5.一般用于中間信號和本振源。

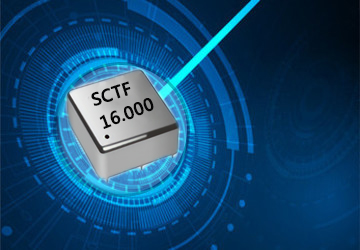

④　恒溫晶振（OCXO）

恒溫晶振是一種至少能夠控制石英晶體元件溫度基本保持恒定的石英晶體振蕩器。它通常利用熱力學原理，把石英晶體或全部振蕩電路放置于恒溫器中來改善頻率溫度特性的晶體振蕩器。根據特性及工藝的方式不同可分為精密和高精密晶體振蕩器。它主要特點使放置于恒溫槽中可不受到外界溫度的影響，頻率范圍1-250Mhz(中精度)、2.5-5-10MHZ（高精度），頻率的穩定度10^-7 --10^-8(中精度)，10^-9 --10^-11(高精度)。恒溫晶振主要運用于通信基站中，是其核心元器件，主要功能是提供網絡通信的同步信號源。
